หน้าที่ เซ็นเซอร์ และข้อมูลที่อุปกรณ์ตรวจวัด
แนวคิด Wi‑Fi, LAN, IP Address และ Gateway
อุณหภูมิ ประตู ไฟดับ LINE และอีเมล
Event Log, Temperature Log และ Dashboard
Module 01 · System overview
ระบบนี้ช่วยป้องกันอะไร?
Freezer Monitoring ทำหน้าที่เฝ้าระวังสิ่งของที่ต้องเก็บในช่วงอุณหภูมิที่เหมาะสม และแจ้งเตือนก่อนความผิดปกติสร้างความเสียหาย
ปกป้องวัสดุสำคัญ
เหมาะกับวัคซีน สารเคมี อาหารสด ยา ตัวอย่างวิจัย และวัสดุที่ไวต่ออุณหภูมิ
เห็นสถานะแบบต่อเนื่อง
มอนิเตอร์อุณหภูมิ สถานะประตู และสถานะไฟฟ้าผ่านเว็บเบราว์เซอร์
แจ้งเตือนทันเหตุการณ์
ตั้งค่าขีดจำกัดและแจ้งเหตุผิดปกติผ่านเสียง LINE หรืออีเมล
บันทึกเพื่อสอบย้อนกลับ
เก็บข้อมูลอุณหภูมิและเหตุการณ์ เรียกดูเป็นกราฟ ตาราง และส่งออกได้
รองรับ Wi‑Fi 2.4 GHz
เชื่อมต่อกับเครือข่ายเพื่อดูข้อมูลจากคอมพิวเตอร์ แท็บเล็ต หรือสมาร์ตโฟน
เลือกสถาปัตยกรรมได้
ใช้งานแบบ Standalone รายตัว หรือรวมหลายอุปกรณ์ผ่าน Freezer Gateway
Module 02 · Device
อุปกรณ์ตรวจวัดและข้อมูลสำคัญ
ข้อมูลหลักที่ต้องตรวจสอบ
- Temperature: ค่าอุณหภูมิจากเซ็นเซอร์ PT100
- Door Status: สถานะประตูเปิดหรือปิด
- Power Status: สถานะไฟฟ้าปกติหรือไฟดับ
- Alarm Event: เหตุผิดปกติตามค่าที่ตั้งไว้
- Daily Min/Max: ค่าต่ำสุดและสูงสุดในแต่ละวัน
FM‑150WFM‑151WFM‑250WPT100

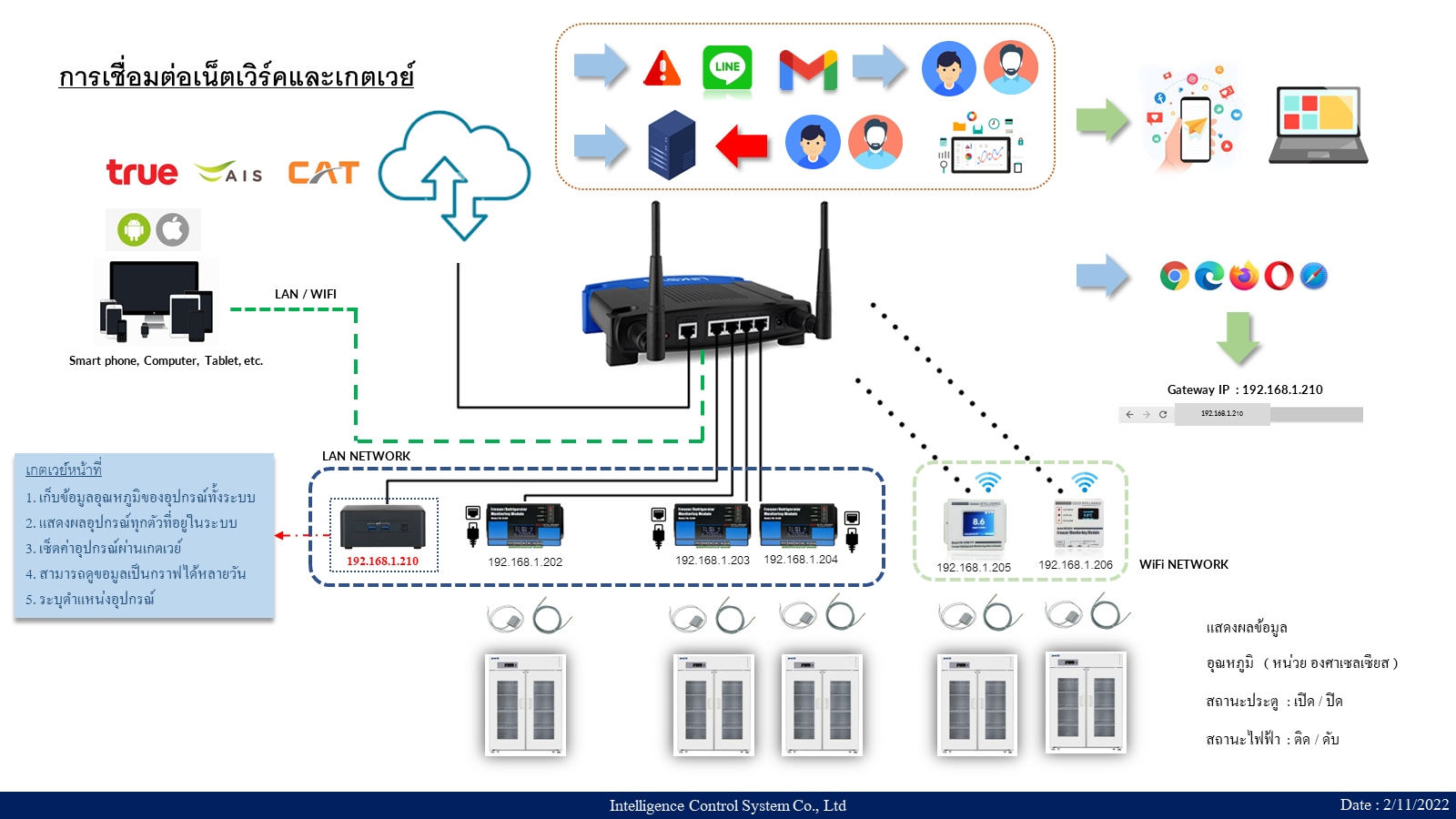

Module 03 · Network
การเชื่อมต่อเครือข่าย
อุปกรณ์แต่ละตัวต้องมี IP Address ที่ไม่ซ้ำกัน และอยู่ในเครือข่ายที่ผู้ใช้งานสามารถเข้าถึงได้
ตัวอย่างลำดับการเชื่อมต่อ
- อุปกรณ์ FM151W เชื่อมต่อ Wi‑Fi 2.4 GHz
- กำหนด IP Address ให้แต่ละอุปกรณ์ไม่ซ้ำกัน
- คอมพิวเตอร์หรือมือถือเชื่อมต่อ LAN/Wi‑Fi วงเดียวกัน
- เปิดเว็บเบราว์เซอร์แล้วเรียก IP ของอุปกรณ์
- กรณีหลายอุปกรณ์ ใช้ Gateway เพื่อรวมข้อมูล
ตัวอย่าง Device IP: 192.168.1.201ตัวอย่าง Gateway IP: 192.168.1.210
ติดตั้งอุปกรณ์
ติดตั้งเซ็นเซอร์และตรวจสอบไฟเลี้ยง
เชื่อมต่อ Wi‑Fi
เลือก SSID 2.4 GHz และตั้งค่าระบบเครือข่าย
กำหนด IP
ตรวจสอบ Subnet, Gateway และ IP ซ้ำ
ทดสอบหน้าเว็บ
เปิดหน้า Monitoring และตรวจค่าที่อ่านได้

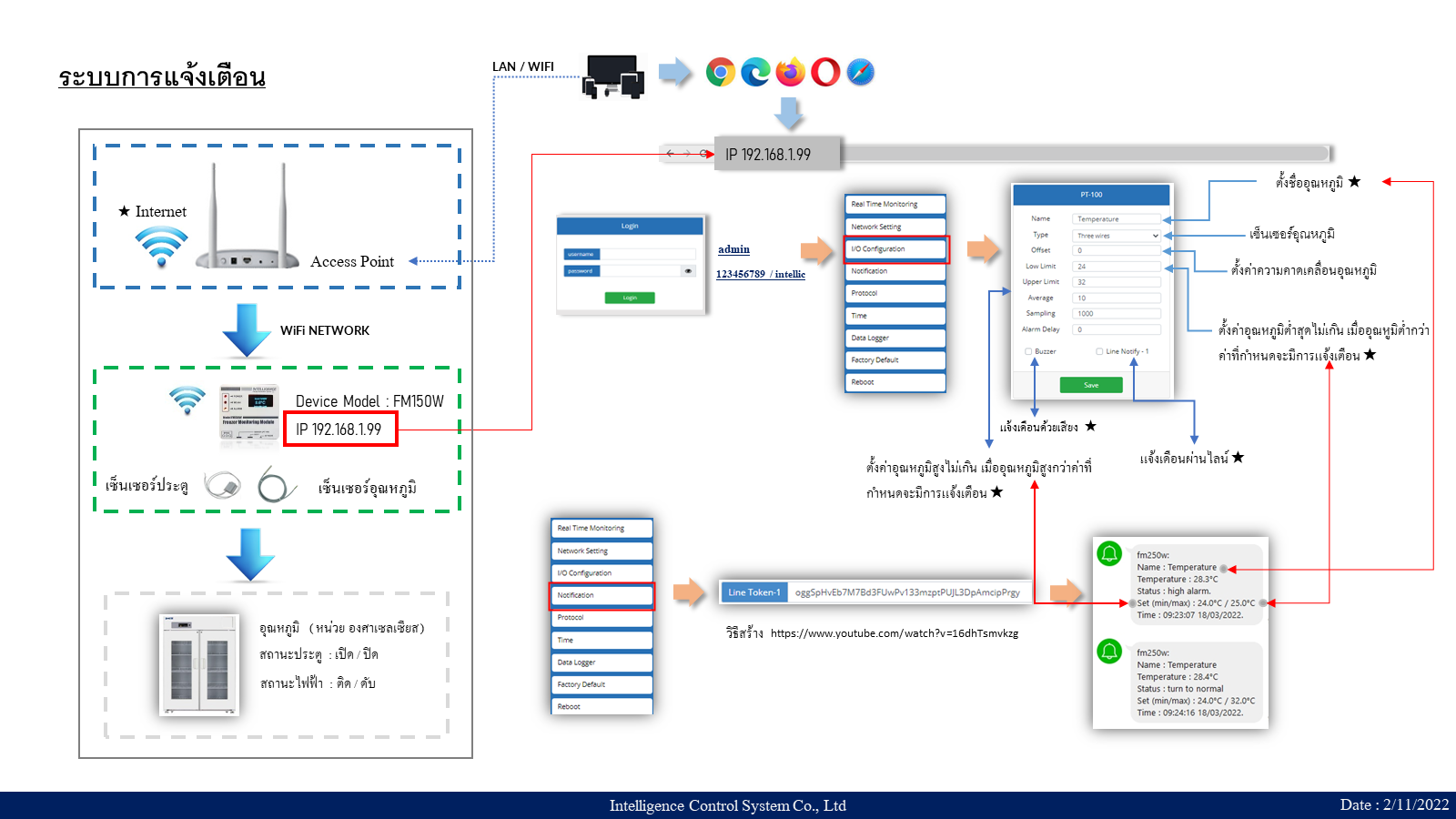

Module 04 · Alarm & notification
จากเหตุผิดปกติไปถึงผู้รับแจ้ง
สิ่งที่ตั้งค่าได้
- ชื่อจุดวัดหรือชื่อ Freezer เพื่อระบุตำแหน่ง
- ค่า Offset สำหรับชดเชยความคลาดเคลื่อน
- ขีดจำกัดอุณหภูมิต่ำและอุณหภูมิสูง
- เหตุประตูเปิดและเหตุไฟฟ้าดับ
- ผู้รับแจ้งผ่าน LINE และอีเมล
สำคัญ: หลังตั้งค่า ต้องจำลองเหตุ Alarm และยืนยันว่าผู้รับได้รับข้อความจริงทุกช่องทาง
Module 05 · Monitoring
สองรูปแบบการติดตามผล

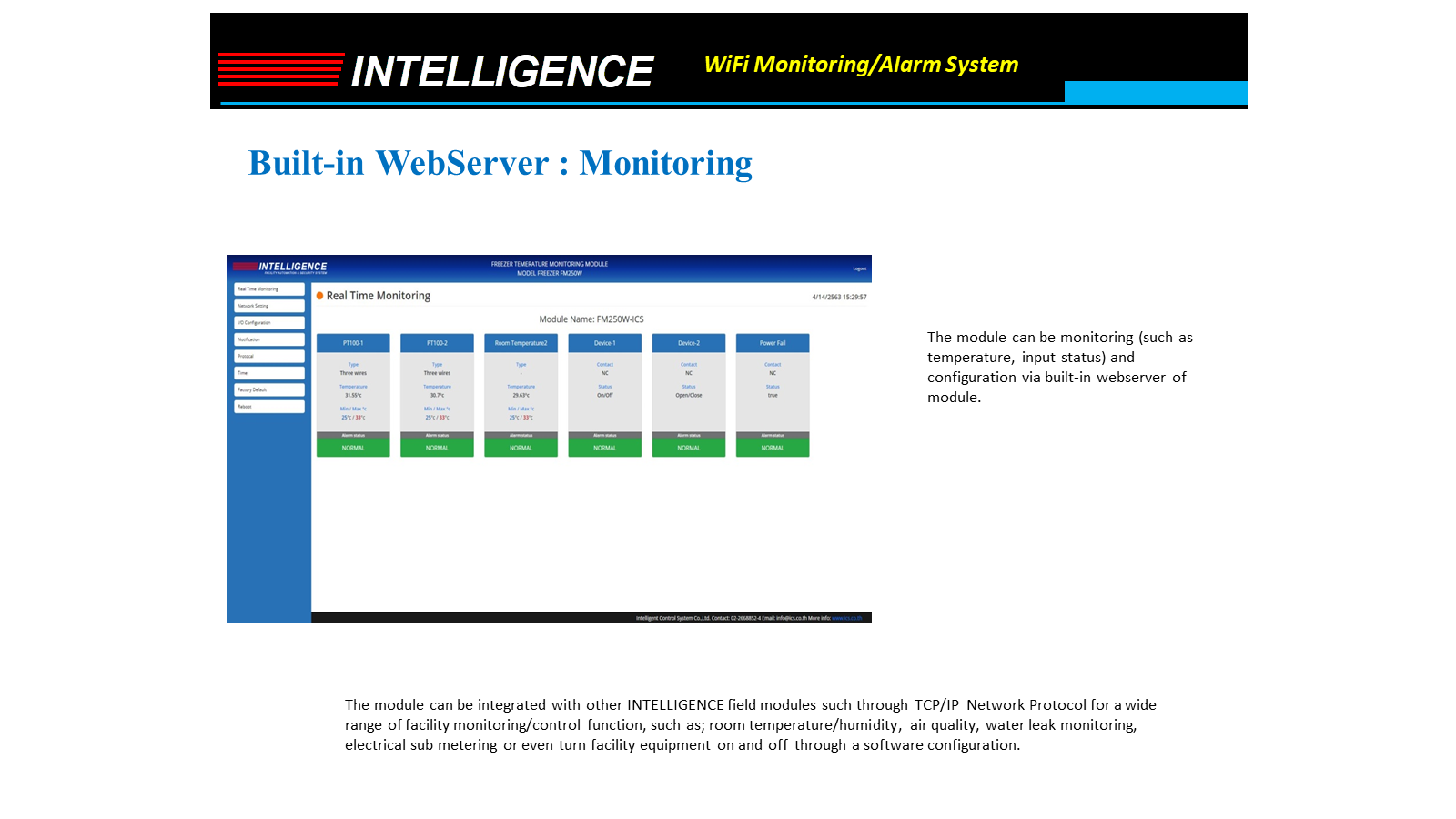

Built‑in WebServer
เปิดดูอุปกรณ์รายตัวผ่าน IP Address เหมาะกับระบบ Standalone และการตั้งค่าหน้างาน

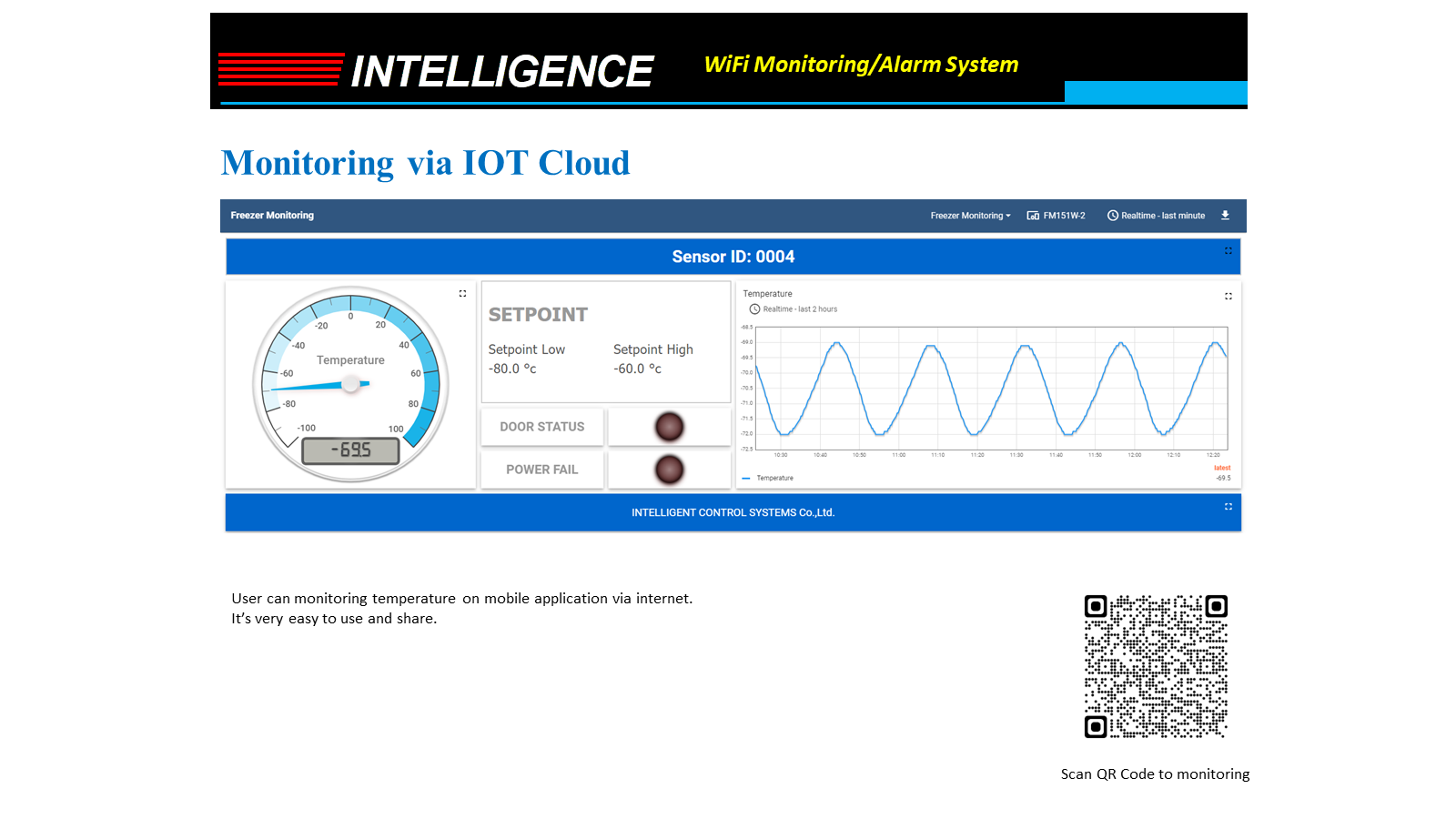

IOT Cloud
ติดตามจากมือถือผ่านอินเทอร์เน็ต เหมาะกับผู้ใช้งานที่ต้องการดูสถานะจากภายนอกสถานที่

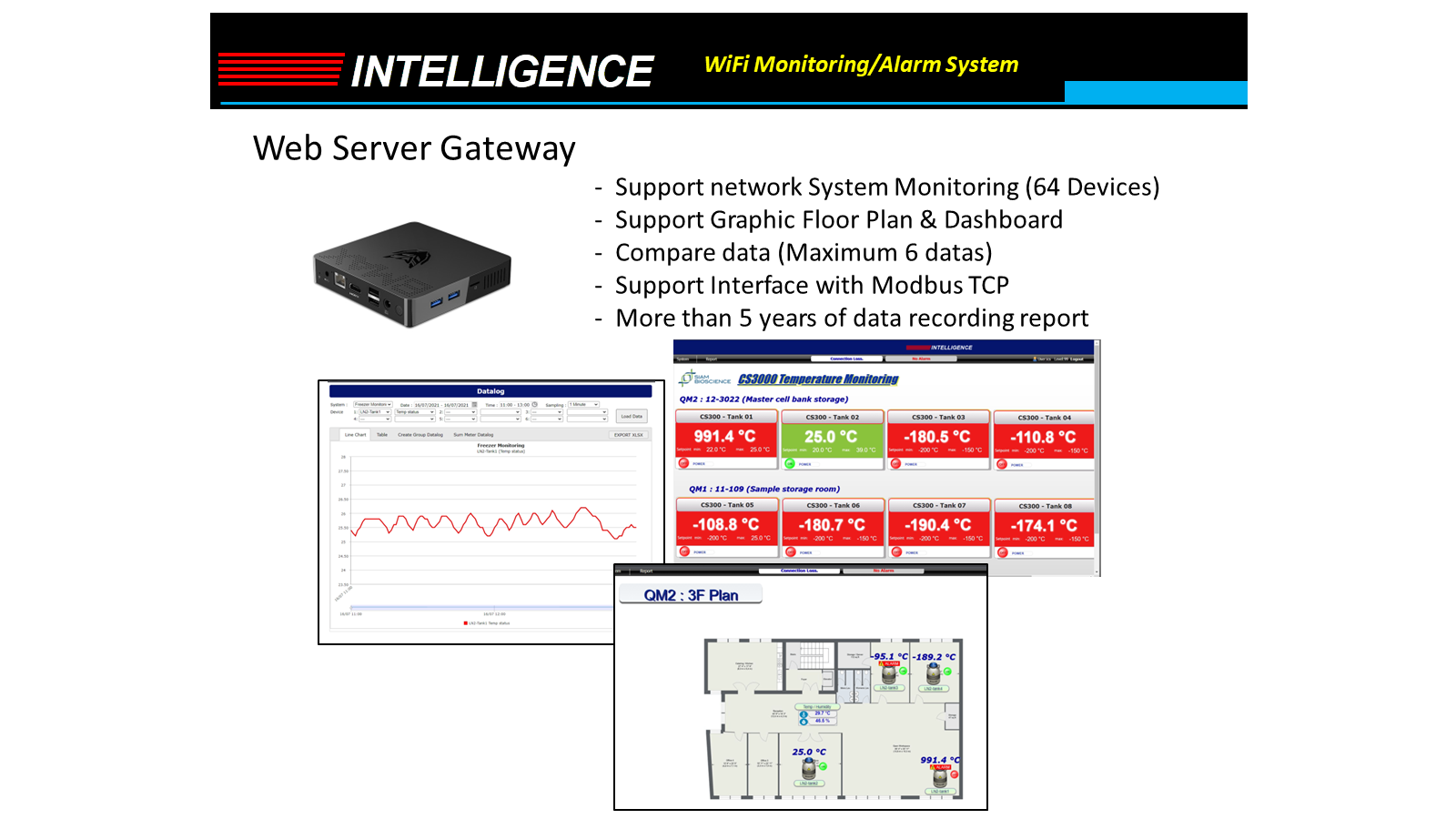

Freezer Gateway
รวมหลายอุปกรณ์ในหน้าเดียว รองรับ Floor Plan, Dashboard, Report และการเปรียบเทียบข้อมูล
Module 06 · Data logger
ข้อมูลย้อนหลังมี 2 กลุ่มหลัก

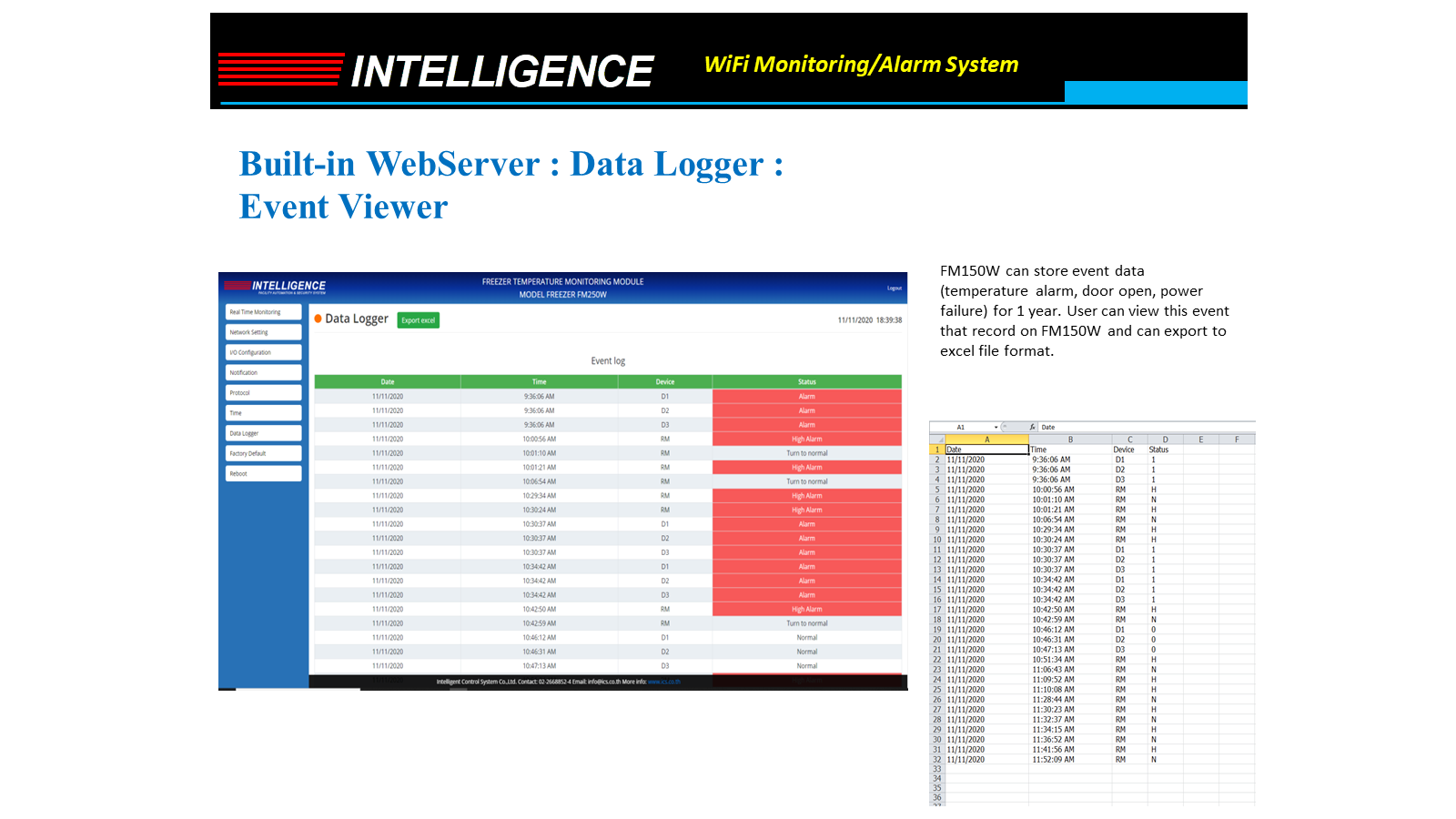

Event Viewer
ใช้ตรวจสอบว่าเกิดเหตุอะไร เมื่อใด และจุดใด เช่น อุณหภูมิ Alarm ประตูเปิด หรือไฟดับ
- เก็บประวัติเหตุการณ์สำหรับการสอบย้อนกลับ
- ค้นหาและเรียกดูรายการเหตุผิดปกติ
- ส่งออกเป็นไฟล์ Excel เพื่อทำรายงานต่อ

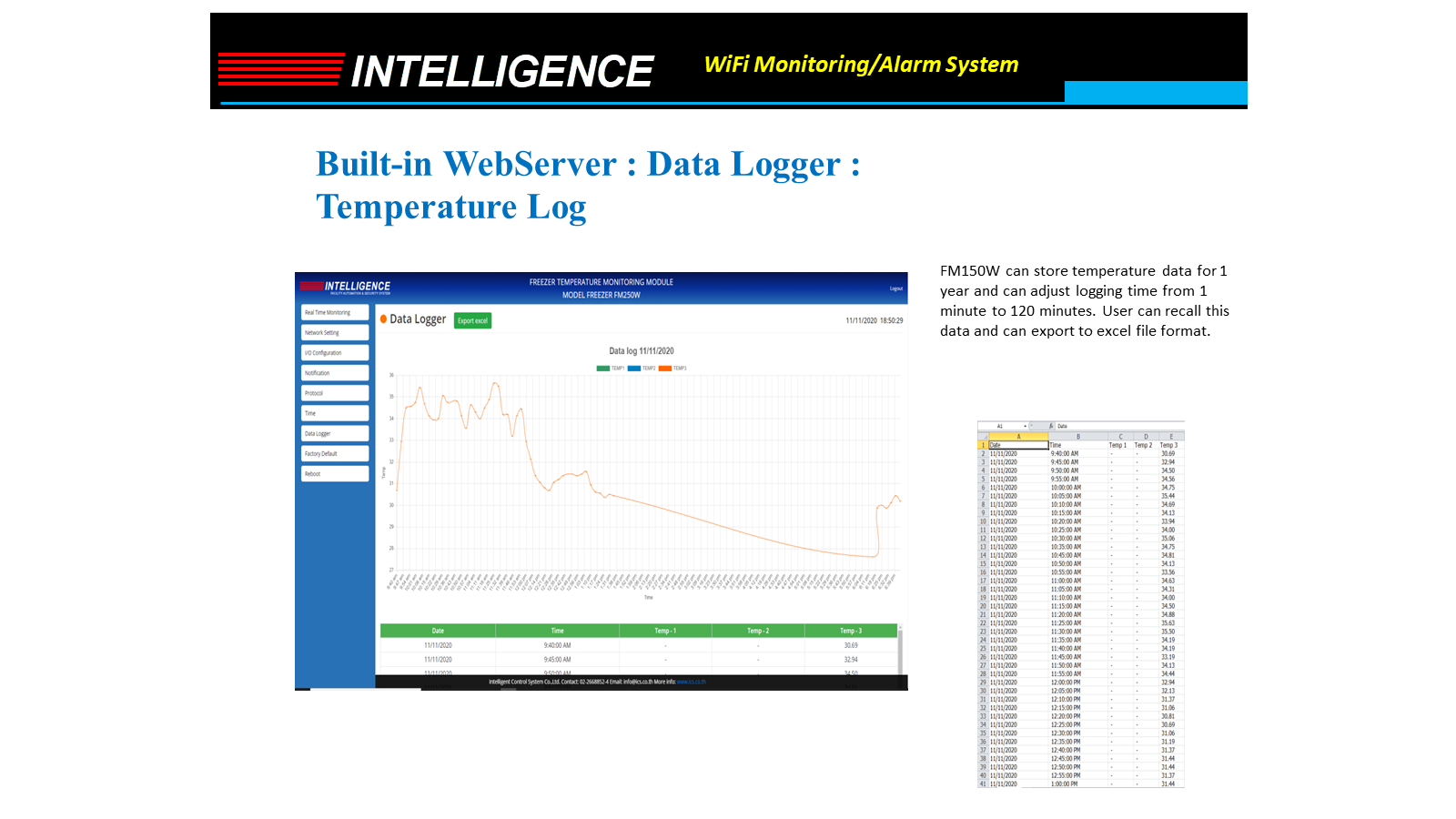

Temperature Log
ใช้ดูแนวโน้มอุณหภูมิเป็นกราฟและตาราง เพื่อวิเคราะห์ความเสถียรของ Freezer
- ปรับช่วงบันทึกได้ประมาณ 1–120 นาที
- เรียกดูข้อมูลย้อนหลังและตรวจช่วงที่ผิดปกติ
- ส่งออกข้อมูลเป็น Excel สำหรับจัดทำรายงาน
Module 07 · Architecture
Standalone หรือ Networking?
เลือกให้เหมาะกับจำนวนอุปกรณ์ วิธีบริหารจัดการ และระยะเวลาที่ต้องการเก็บข้อมูล
| คุณสมบัติ | Standalone | Networking / Gateway |
|---|---|---|
| การดูข้อมูล | เปิดรายอุปกรณ์ | ดูหลายอุปกรณ์ในระบบเดียว |
| Floor Plan / Dashboard | — | รองรับ |
| Mobile / IOT Monitoring | รองรับ | รองรับ |
| การบันทึกข้อมูล | ประมาณ 1–5 ปี ตามรุ่น/การตั้งค่า | มากกว่า 5 ปี |
| เปรียบเทียบข้อมูล | — | สูงสุด 6 ชุดข้อมูล |
| ส่งออกรายงาน | Excel | Excel และ PDF |
| จำนวนอุปกรณ์ | เหมาะกับจำนวนน้อย | รองรับระบบรวมสูงสุด 64 อุปกรณ์* |
*อ้างอิงตามข้อมูล Gateway ในเอกสารต้นฉบับ ควรตรวจสอบสเปกรุ่นที่ใช้จริงก่อนออกแบบระบบ
Module 08 · Commissioning
Checklist ก่อนส่งมอบระบบ
Module 09 · Knowledge check
